LED七彩耶誕樹

材料:七彩耶誕樹電子套件。

特點:套件由三塊電路板組合而成,使用者通過自己焊接組裝,讓36只LED交替閃爍,在空間中呈現出聖誕樹立體的輪廓

 實驗成品:

※電路圖
聖誕樹A電路板
聖誕樹B電路板

※套件清單

聖誕樹A電路板
聖誕樹B電路板

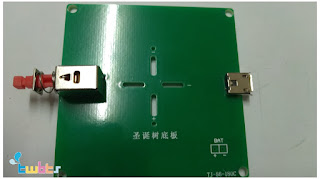

聖誕樹底部電路板



步驟一:佈置電阻元件。


步驟二:佈置電晶體(注意接腳方向)與電容(有分正負腳,長腳正、短腳負)元件。


步驟三:佈置LED元件(有分正負腳,長腳正、短腳負)。A板頂部LED需要等到A、B板合併後再焊接。


步驟四:焊接元件然後將聖誕樹AB板合併。


步驟五:佈置A板頂部LED元件並銲接。

步驟六:佈置底板電源開關、USB電源插座並銲接。



步驟七:確認耶誕樹A、B板夾緊後,“+”號對應底板“+”號位置(從自鎖開關一邊看):“-”號對應底板“-”號位置加以組合。


步驟八:將組合後的耶誕樹從底板處加以焊接固定即大功告成。
